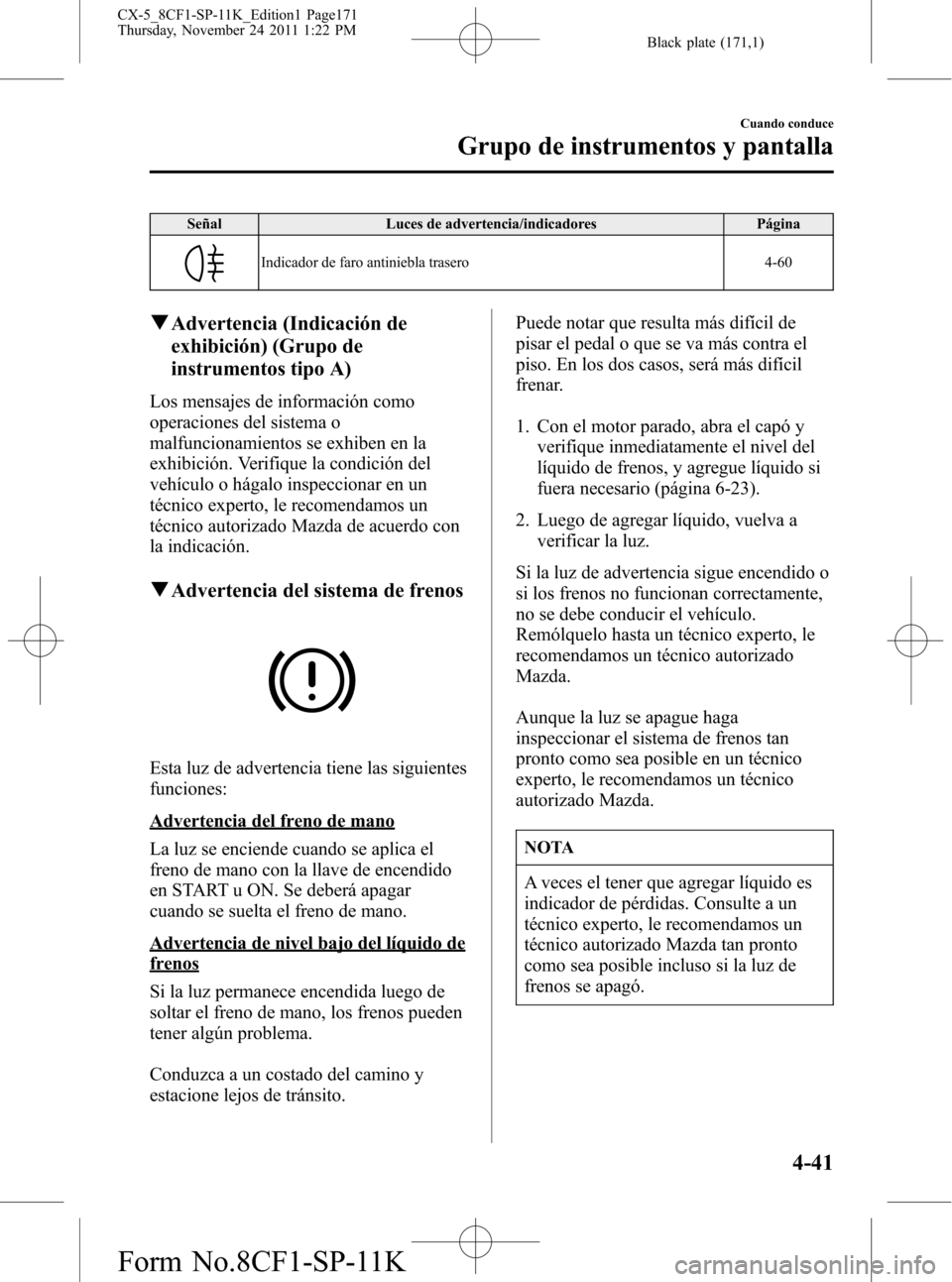

Black plate (171,1)
Señal Luces de advertencia/indicadores Página
Indicador de faro antiniebla trasero 4-60
qAdvertencia (Indicación de
exhibición) (Grupo de
instrumentos tipo A)
Los mensajes de información como
operaciones del sistema o
malfuncionamientos se exhiben en la
exhibición. Verifique la condición del
vehículo o hágalo inspeccionar en un
técnico experto, le recomendamos un
técnico autorizado Mazda de acuerdo con
la indicación.
qAdvertencia del sistema de frenos
Esta luz de advertencia tiene las siguientes
funciones:
Advertencia del freno de mano
La luz se enciende cuando se aplica el
freno de mano con la llave de encendido
en START u ON. Se deberá apagar
cuando se suelta el freno de mano.
Advertencia de nivel bajo del líquido de
frenos
Si la luz permanece encendida luego de
soltar el freno de mano, los frenos pueden
tener algún problema.
Conduzca a un costado del camino y
estacione lejos de tránsito.Puede notar que resulta más difícil de
pisar el pedal o que se va más contra el
piso. En los dos casos, será más difícil
frenar.
1. Con el motor parado, abra el capó y
verifique inmediatamente el nivel del
líquido de frenos, y agregue líquido si
fuera necesario (página 6-23).
2. Luego de agregar líquido, vuelva a
verificar la luz.
Si la luz de advertencia sigue encendido o
si los frenos no funcionan correctamente,
no se debe conducir el vehículo.
Remólquelo hasta un técnico experto, le
recomendamos un técnico autorizado
Mazda.
Aunque la luz se apague haga
inspeccionar el sistema de frenos tan
pronto como sea posible en un técnico
experto, le recomendamos un técnico
autorizado Mazda.
NOTA
A veces el tener que agregar líquido es
indicador de pérdidas. Consulte a un
técnico experto, le recomendamos un
técnico autorizado Mazda tan pronto
como sea posible incluso si la luz de
frenos se apagó.
Cuando conduce
Grupo de instrumentos y pantalla
4-41
CX-5_8CF1-SP-11K_Edition1 Page171
Thursday, November 24 2011 1:22 PM
Form No.8CF1-SP-11K

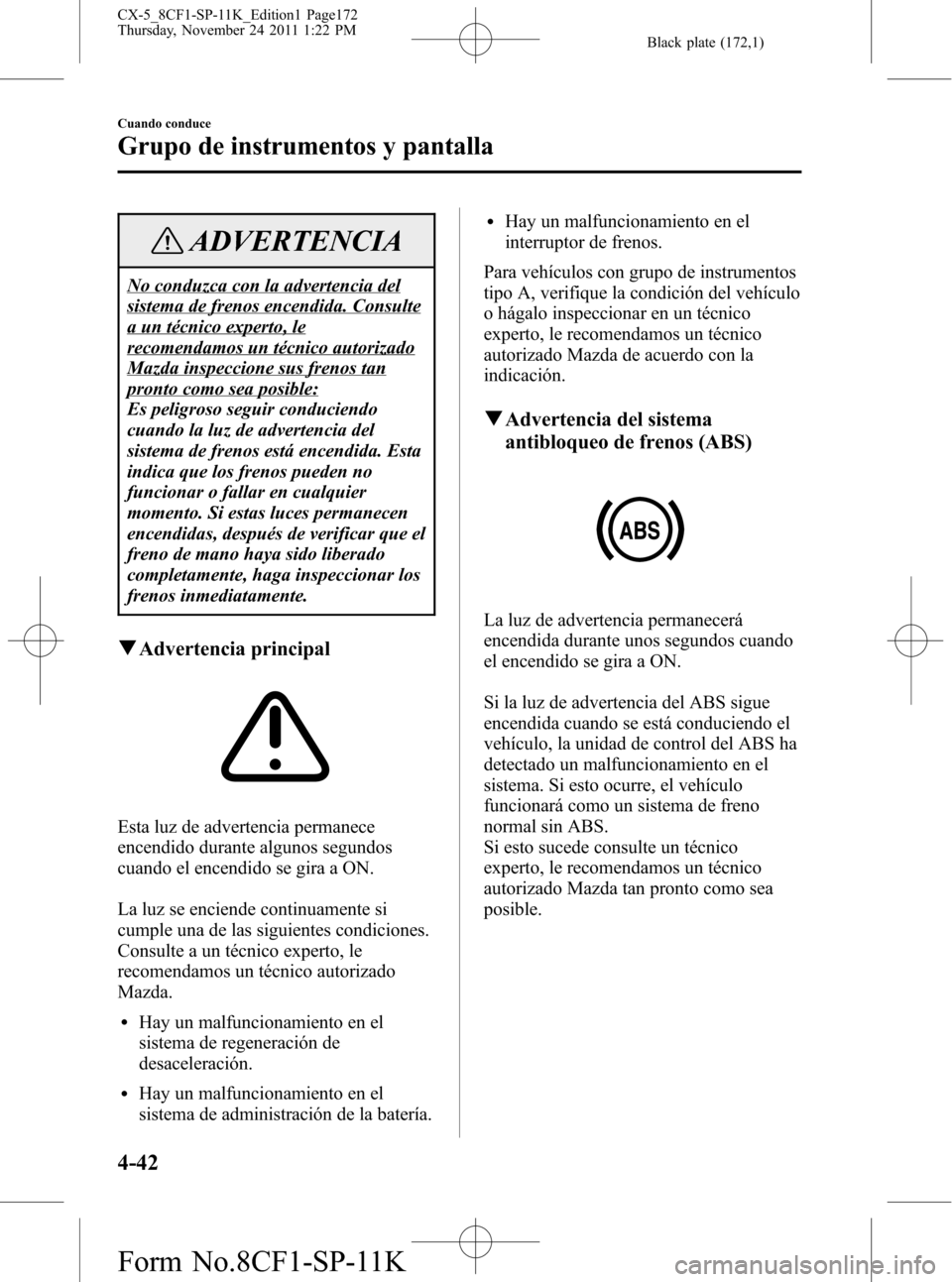

Black plate (172,1)
ADVERTENCIA
No conduzca con la advertencia del
sistema de frenos encendida. Consulte
a un técnico experto, le
recomendamos un técnico autorizado
Mazda inspeccione sus frenos tan
pronto como sea posible:
Es peligroso seguir conduciendo
cuando la luz de advertencia del
sistema de frenos está encendida. Esta
indica que los frenos pueden no
funcionar o fallar en cualquier
momento. Si estas luces permanecen
encendidas, después de verificar que el
freno de mano haya sido liberado
completamente, haga inspeccionar los
frenos inmediatamente.
qAdvertencia principal
Esta luz de advertencia permanece
encendido durante algunos segundos
cuando el encendido se gira a ON.
La luz se enciende continuamente si
cumple una de las siguientes condiciones.
Consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
lHay un malfuncionamiento en el
sistema de regeneración de
desaceleración.
lHay un malfuncionamiento en el
sistema de administración de la batería.
lHay un malfuncionamiento en el
interruptor de frenos.
Para vehículos con grupo de instrumentos
tipo A, verifique la condición del vehículo
o hágalo inspeccionar en un técnico
experto, le recomendamos un técnico
autorizado Mazda de acuerdo con la
indicación.
qAdvertencia del sistema
antibloqueo de frenos (ABS)
La luz de advertencia permanecerá
encendida durante unos segundos cuando
el encendido se gira a ON.
Si la luz de advertencia del ABS sigue
encendida cuando se está conduciendo el
vehículo, la unidad de control del ABS ha
detectado un malfuncionamiento en el
sistema. Si esto ocurre, el vehículo
funcionará como un sistema de freno
normal sin ABS.
Si esto sucede consulte un técnico
experto, le recomendamos un técnico
autorizado Mazda tan pronto como sea
posible.
4-42
Cuando conduce
Grupo de instrumentos y pantalla
CX-5_8CF1-SP-11K_Edition1 Page172
Thursday, November 24 2011 1:22 PM
Form No.8CF1-SP-11K

Black plate (173,1)

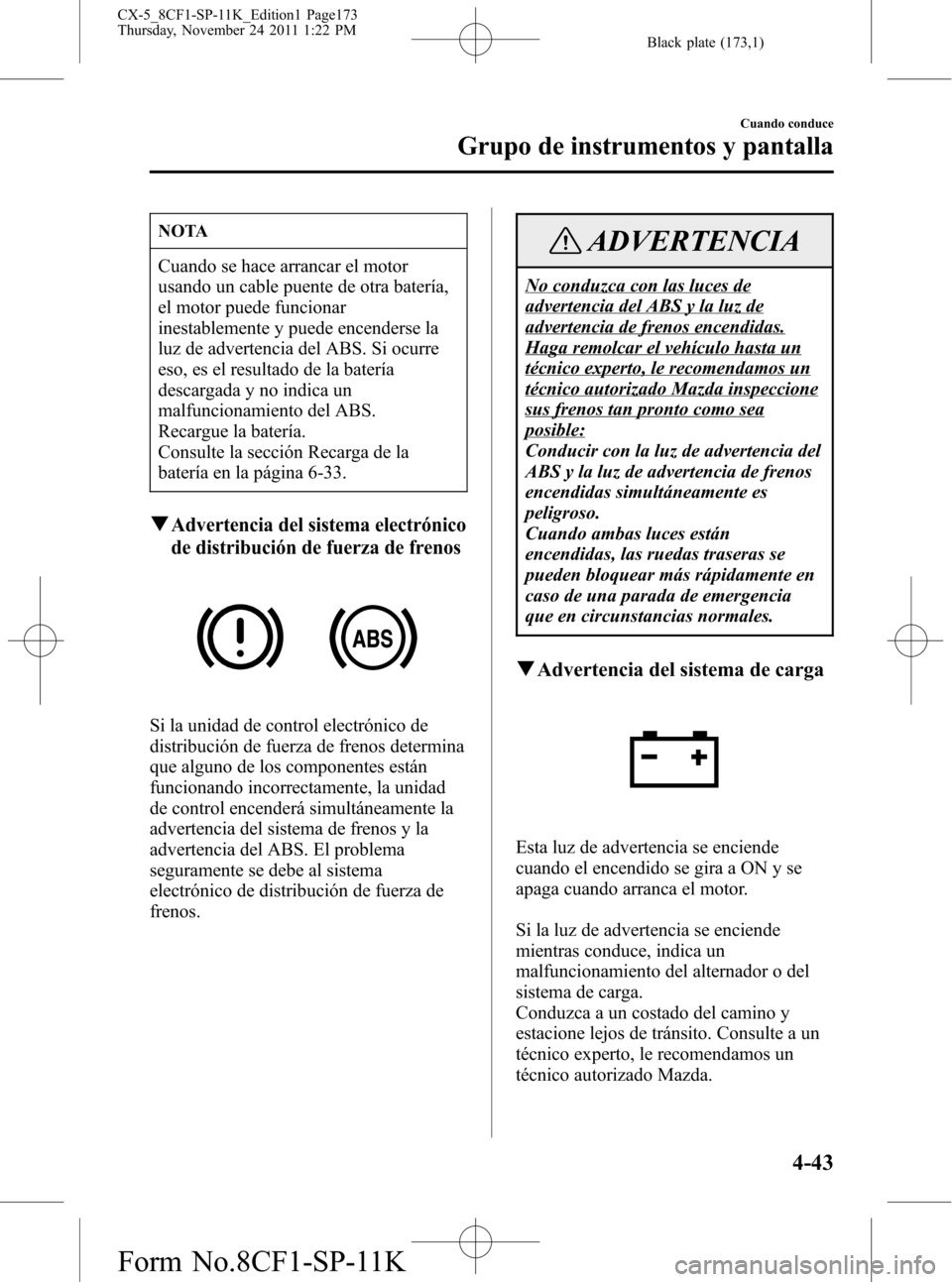

NOTA
Cuando se hace arrancar el motor
usando un cable puente de otra batería,
el motor puede funcionar
inestablemente y puede encenderse la
luz de advertencia del ABS. Si ocurre
eso, es el resultado de la batería
descargada y no indica un
malfuncionamiento del ABS.
Recargue la batería.
Consulte la sección Recarga de la
batería en la página 6-33.
qAdvertencia del sistema electrónico
de distribución de fuerza de frenos
Si la unidad de control electrónico de
distribución de fuerza de frenos determina
que alguno de los componentes están
funcionando incorrectamente, la unidad
de control encenderá simultáneamente la
advertencia del sistema de frenos y la
advertencia del ABS. El problema
seguramente se debe al sistema
electrónico de distribución de fuerza de
frenos.
ADVERTENCIA
No conduzca con las luces de
advertencia del ABS y la luz de
advertencia de frenos encendidas.
Haga remolcar el vehículo hasta un
técnico experto, le recomendamos un
técnico autorizado Mazda inspeccione
sus frenos tan pronto como sea
posible:
Conducir con la luz de advertencia del
ABS y la luz de advertencia de frenos
encendidas simultáneamente es
peligroso.
Cuando ambas luces están
encendidas, las ruedas traseras se
pueden bloquear más rápidamente en
caso de una parada de emergencia
que en circunstancias normales.
qAdvertencia del sistema de carga
Esta luz de advertencia se enciende
cuando el encendido se gira a ON y se
apaga cuando arranca el motor.
Si la luz de advertencia se enciende
mientras conduce, indica un
malfuncionamiento del alternador o del
sistema de carga.
Conduzca a un costado del camino y
estacione lejos de tránsito. Consulte a un
técnico experto, le recomendamos un
técnico autorizado Mazda.
Cuando conduce
Grupo de instrumentos y pantalla
4-43
CX-5_8CF1-SP-11K_Edition1 Page173
Thursday, November 24 2011 1:22 PM
Form No.8CF1-SP-11K

Black plate (174,1)

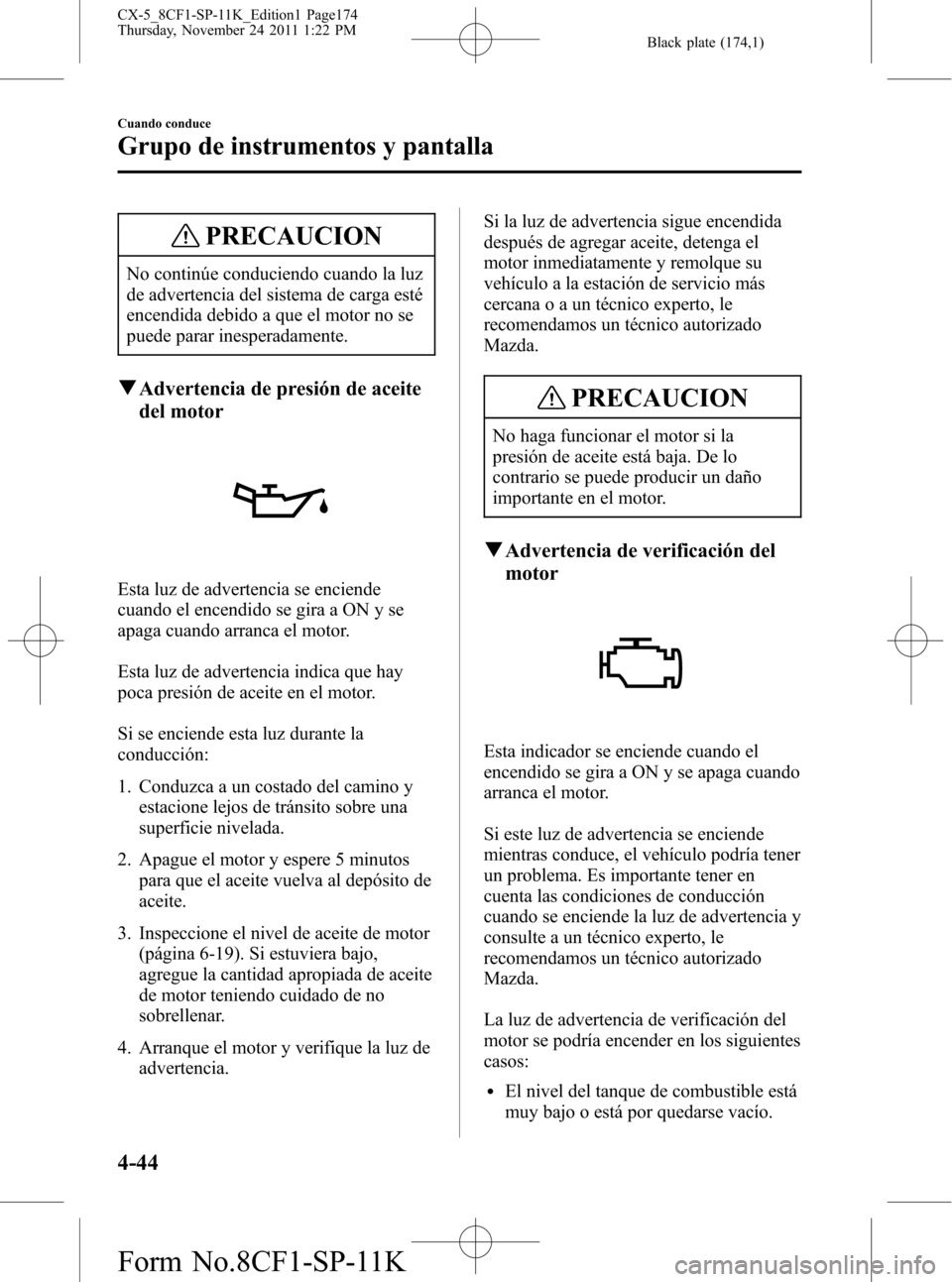

PRECAUCION
No continúe conduciendo cuando la luz
de advertencia del sistema de carga esté
encendida debido a que el motor no se
puede parar inesperadamente.
qAdvertencia de presión de aceite
del motor
Esta luz de advertencia se enciende
cuando el encendido se gira a ON y se
apaga cuando arranca el motor.
Esta luz de advertencia indica que hay
poca presión de aceite en el motor.
Si se enciende esta luz durante la
conducción:
1. Conduzca a un costado del camino y
estacione lejos de tránsito sobre una
superficie nivelada.
2. Apague el motor y espere 5 minutos
para que el aceite vuelva al depósito de
aceite.
3. Inspeccione el nivel de aceite de motor
(página 6-19). Si estuviera bajo,
agregue la cantidad apropiada de aceite
de motor teniendo cuidado de no
sobrellenar.
4. Arranque el motor y verifique la luz de
advertencia.Si la luz de advertencia sigue encendida
después de agregar aceite, detenga el
motor inmediatamente y remolque su
vehículo a la estación de servicio más
cercana o a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
PRECAUCION
No haga funcionar el motor si la
presión de aceite está baja. De lo
contrario se puede producir un daño
importante en el motor.
qAdvertencia de verificación del
motor
Esta indicador se enciende cuando el
encendido se gira a ON y se apaga cuando
arranca el motor.
Si este luz de advertencia se enciende
mientras conduce, el vehículo podría tener
un problema. Es importante tener en
cuenta las condiciones de conducción
cuando se enciende la luz de advertencia y
consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
La luz de advertencia de verificación del
motor se podría encender en los siguientes
casos:
lEl nivel del tanque de combustible está
muy bajo o está por quedarse vacío.
4-44
Cuando conduce
Grupo de instrumentos y pantalla
CX-5_8CF1-SP-11K_Edition1 Page174
Thursday, November 24 2011 1:22 PM
Form No.8CF1-SP-11K

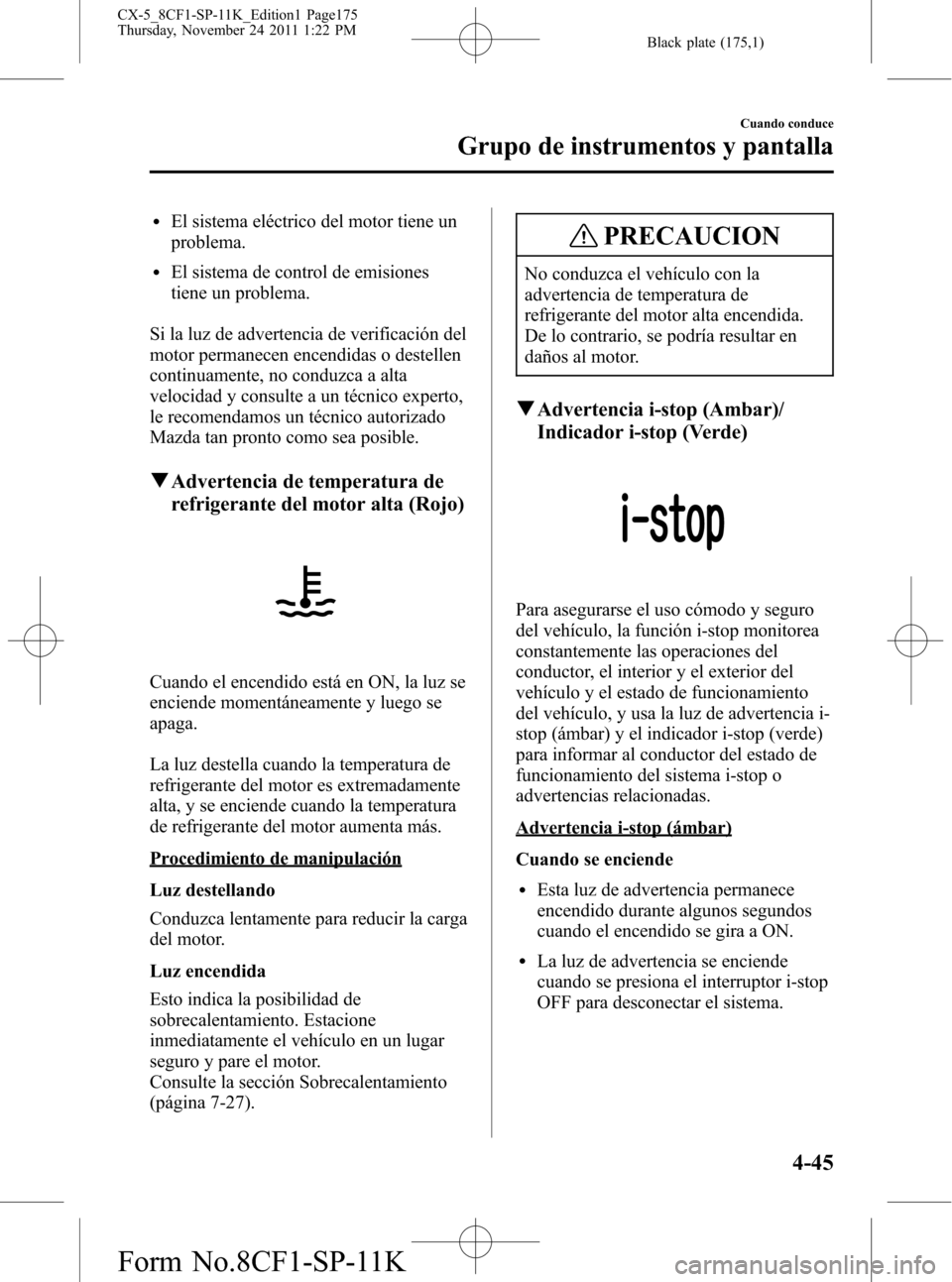

Black plate (175,1)
lEl sistema eléctrico del motor tiene un
problema.
lEl sistema de control de emisiones
tiene un problema.
Si la luz de advertencia de verificación del
motor permanecen encendidas o destellen
continuamente, no conduzca a alta
velocidad y consulte a un técnico experto,
le recomendamos un técnico autorizado
Mazda tan pronto como sea posible.
qAdvertencia de temperatura de
refrigerante del motor alta (Rojo)
Cuando el encendido está en ON, la luz se
enciende momentáneamente y luego se
apaga.
La luz destella cuando la temperatura de
refrigerante del motor es extremadamente
alta, y se enciende cuando la temperatura
de refrigerante del motor aumenta más.
Procedimiento de manipulación
Luz destellando
Conduzca lentamente para reducir la carga
del motor.
Luz encendida
Esto indica la posibilidad de
sobrecalentamiento. Estacione
inmediatamente el vehículo en un lugar
seguro y pare el motor.
Consulte la sección Sobrecalentamiento
(página 7-27).
PRECAUCION
No conduzca el vehículo con la
advertencia de temperatura de
refrigerante del motor alta encendida.
De lo contrario, se podría resultar en
daños al motor.
qAdvertencia i-stop (Ambar)/
Indicador i-stop (Verde)
Para asegurarse el uso cómodo y seguro
del vehículo, la función i-stop monitorea
constantemente las operaciones del
conductor, el interior y el exterior del
vehículo y el estado de funcionamiento
del vehículo, y usa la luz de advertencia i-
stop (ámbar) y el indicador i-stop (verde)
para informar al conductor del estado de
funcionamiento del sistema i-stop o
advertencias relacionadas.
Advertencia i-stop (ámbar)
Cuando se enciende
lEsta luz de advertencia permanece
encendido durante algunos segundos
cuando el encendido se gira a ON.
lLa luz de advertencia se enciende
cuando se presiona el interruptor i-stop
OFF para desconectar el sistema.
Cuando conduce
Grupo de instrumentos y pantalla
4-45
CX-5_8CF1-SP-11K_Edition1 Page175
Thursday, November 24 2011 1:22 PM
Form No.8CF1-SP-11K

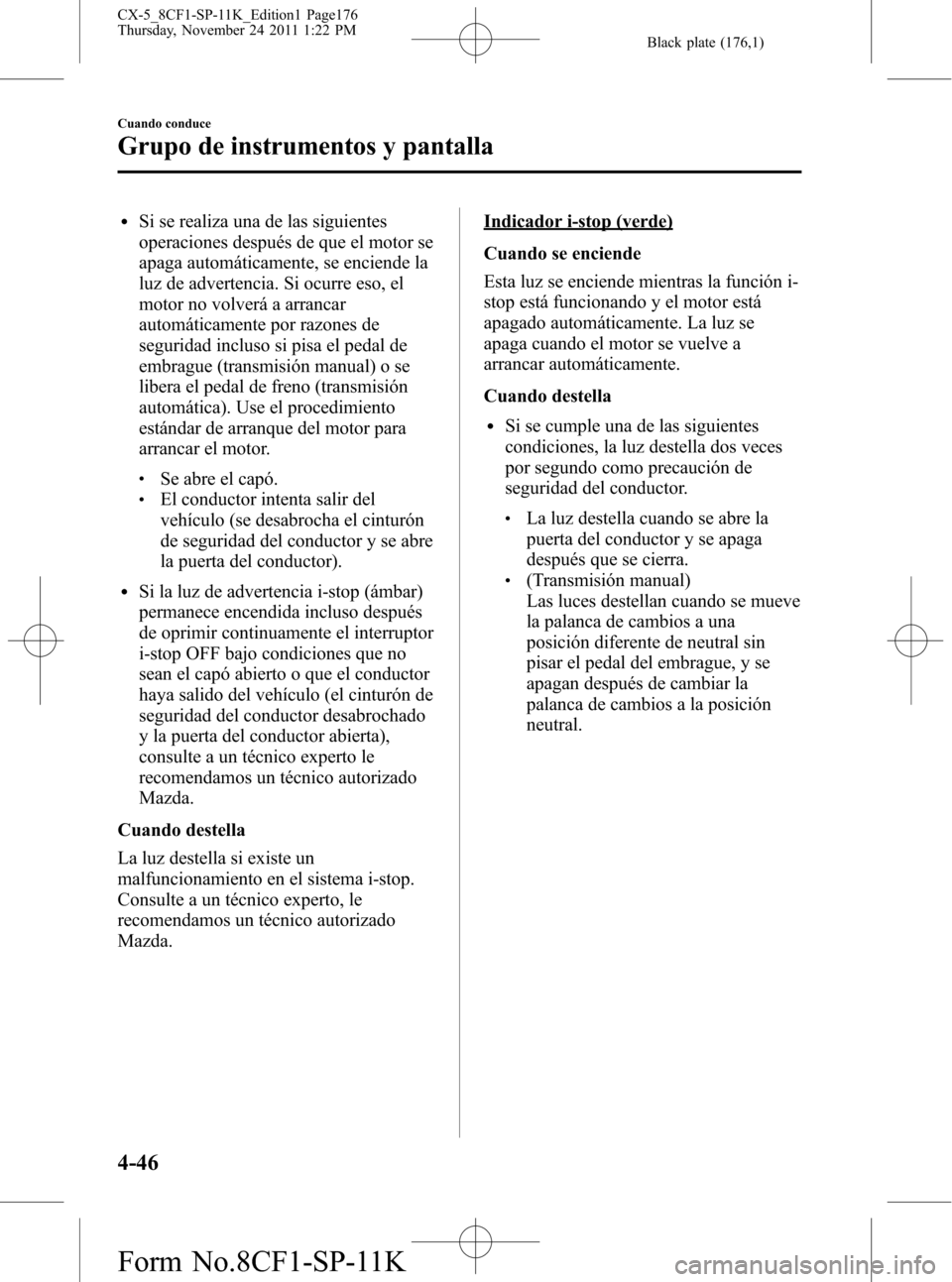

Black plate (176,1)
lSi se realiza una de las siguientes
operaciones después de que el motor se
apaga automáticamente, se enciende la
luz de advertencia. Si ocurre eso, el
motor no volverá a arrancar
automáticamente por razones de
seguridad incluso si pisa el pedal de
embrague (transmisión manual) o se
libera el pedal de freno (transmisión
automática). Use el procedimiento
estándar de arranque del motor para
arrancar el motor.
lSe abre el capó.lEl conductor intenta salir del
vehículo (se desabrocha el cinturón
de seguridad del conductor y se abre
la puerta del conductor).
lSi la luz de advertencia i-stop (ámbar)
permanece encendida incluso después
de oprimir continuamente el interruptor
i-stop OFF bajo condiciones que no
sean el capó abierto o que el conductor
haya salido del vehículo (el cinturón de
seguridad del conductor desabrochado
y la puerta del conductor abierta),
consulte a un técnico experto le
recomendamos un técnico autorizado
Mazda.
Cuando destella
La luz destella si existe un
malfuncionamiento en el sistema i-stop.
Consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
Indicador i-stop (verde)
Cuando se enciende
Esta luz se enciende mientras la función i-
stop está funcionando y el motor está
apagado automáticamente. La luz se
apaga cuando el motor se vuelve a
arrancar automáticamente.
Cuando destella
lSi se cumple una de las siguientes
condiciones, la luz destella dos veces
por segundo como precaución de
seguridad del conductor.
lLa luz destella cuando se abre la
puerta del conductor y se apaga
después que se cierra.
l(Transmisión manual)
Las luces destellan cuando se mueve
la palanca de cambios a una
posición diferente de neutral sin
pisar el pedal del embrague, y se
apagan después de cambiar la
palanca de cambios a la posición
neutral.
4-46
Cuando conduce
Grupo de instrumentos y pantalla
CX-5_8CF1-SP-11K_Edition1 Page176
Thursday, November 24 2011 1:22 PM
Form No.8CF1-SP-11K

Black plate (177,1)

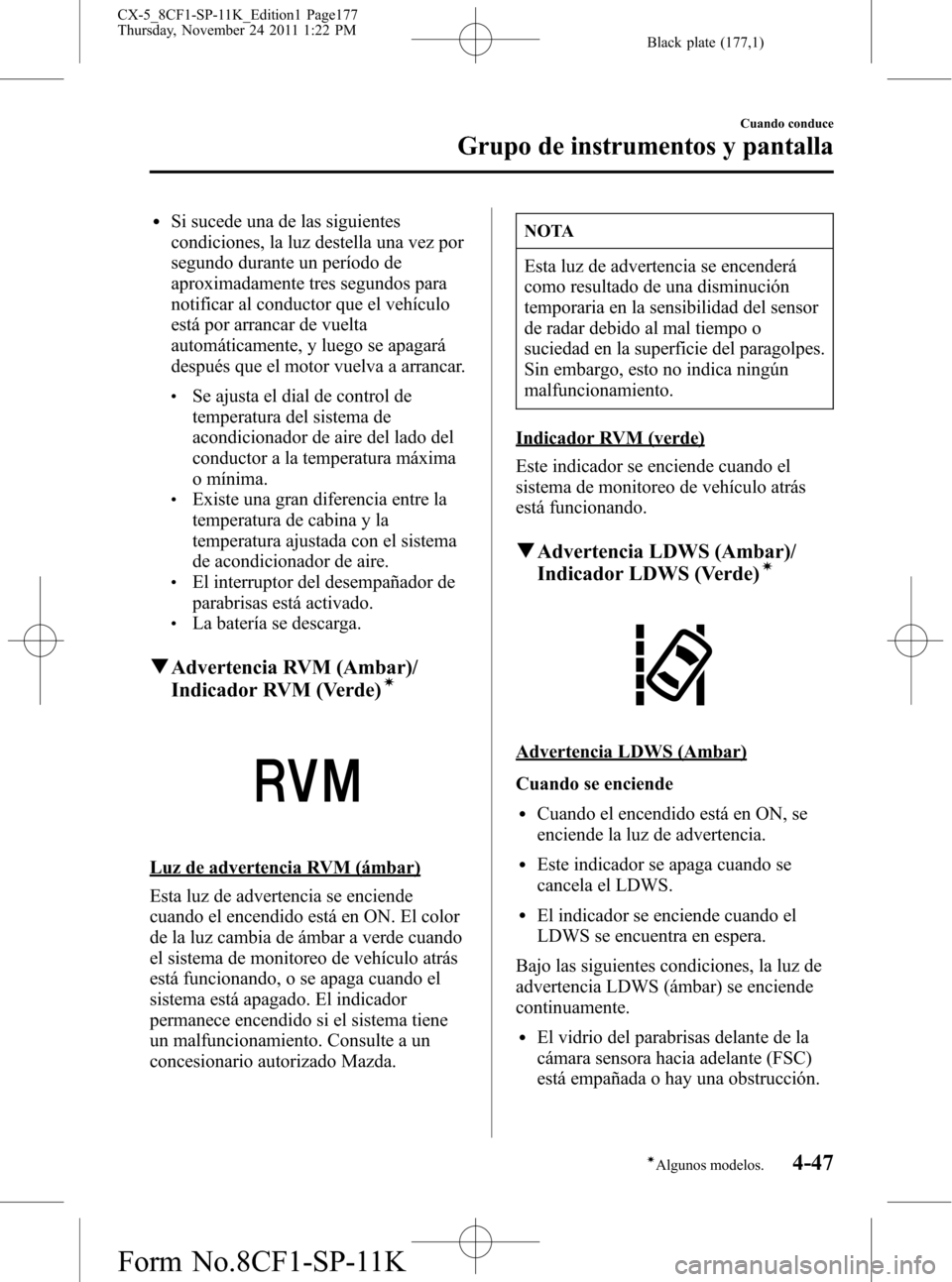

lSi sucede una de las siguientes
condiciones, la luz destella una vez por
segundo durante un período de
aproximadamente tres segundos para
notificar al conductor que el vehículo
está por arrancar de vuelta
automáticamente, y luego se apagará
después que el motor vuelva a arrancar.
lSe ajusta el dial de control de
temperatura del sistema de
acondicionador de aire del lado del
conductor a la temperatura máxima
o mínima.
lExiste una gran diferencia entre la
temperatura de cabina y la
temperatura ajustada con el sistema
de acondicionador de aire.
lEl interruptor del desempañador de
parabrisas está activado.
lLa batería se descarga.
qAdvertencia RVM (Ambar)/
Indicador RVM (Verde)í
Luz de advertencia RVM (ámbar)
Esta luz de advertencia se enciende
cuando el encendido está en ON. El color
de la luz cambia de ámbar a verde cuando
el sistema de monitoreo de vehículo atrás
está funcionando, o se apaga cuando el
sistema está apagado. El indicador
permanece encendido si el sistema tiene
un malfuncionamiento. Consulte a un
concesionario autorizado Mazda.
NOTA
Esta luz de advertencia se encenderá
como resultado de una disminución
temporaria en la sensibilidad del sensor
de radar debido al mal tiempo o
suciedad en la superficie del paragolpes.
Sin embargo, esto no indica ningún
malfuncionamiento.
Indicador RVM (verde)
Este indicador se enciende cuando el
sistema de monitoreo de vehículo atrás
está funcionando.
qAdvertencia LDWS (Ambar)/
Indicador LDWS (Verde)í
Advertencia LDWS (Ambar)
Cuando se enciende
lCuando el encendido está en ON, se
enciende la luz de advertencia.
lEste indicador se apaga cuando se
cancela el LDWS.
lEl indicador se enciende cuando el
LDWS se encuentra en espera.
Bajo las siguientes condiciones, la luz de
advertencia LDWS (ámbar) se enciende
continuamente.
lEl vidrio del parabrisas delante de la
cámara sensora hacia adelante (FSC)
está empañada o hay una obstrucción.
Cuando conduce
Grupo de instrumentos y pantalla
4-47íAlgunos modelos. CX-5_8CF1-SP-11K_Edition1 Page177
Thursday, November 24 2011 1:22 PM
Form No.8CF1-SP-11K

Black plate (178,1)

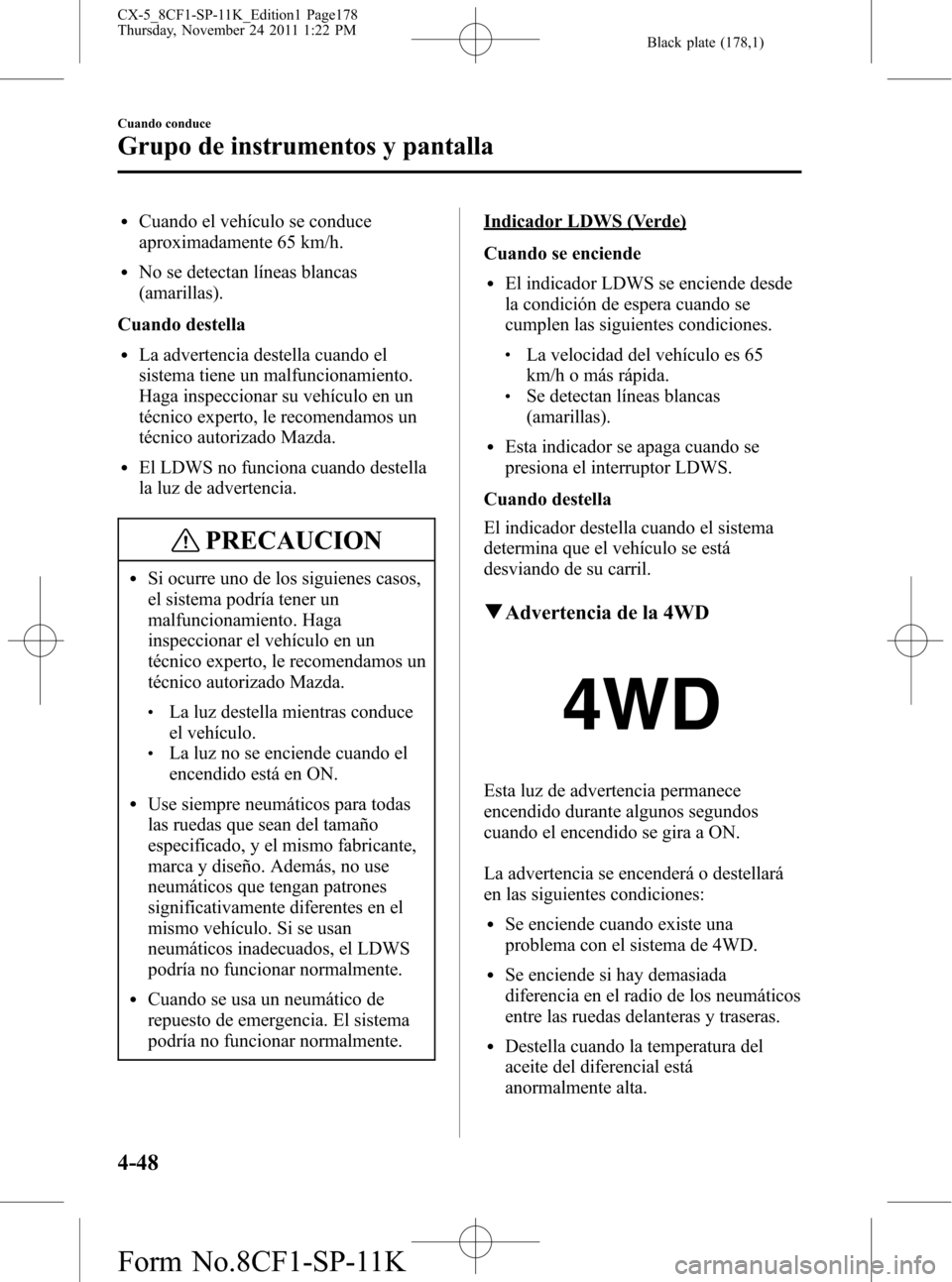

lCuando el vehículo se conduce
aproximadamente 65 km/h.
lNo se detectan líneas blancas
(amarillas).
Cuando destella
lLa advertencia destella cuando el
sistema tiene un malfuncionamiento.
Haga inspeccionar su vehículo en un
técnico experto, le recomendamos un
técnico autorizado Mazda.
lEl LDWS no funciona cuando destella
la luz de advertencia.
PRECAUCION
lSi ocurre uno de los siguienes casos,
el sistema podría tener un
malfuncionamiento. Haga
inspeccionar el vehículo en un
técnico experto, le recomendamos un
técnico autorizado Mazda.
lLa luz destella mientras conduce
el vehículo.
lLa luz no se enciende cuando el
encendido está en ON.
lUse siempre neumáticos para todas
las ruedas que sean del tamaño
especificado, y el mismo fabricante,
marca y diseño. Además, no use
neumáticos que tengan patrones
significativamente diferentes en el
mismo vehículo. Si se usan
neumáticos inadecuados, el LDWS
podría no funcionar normalmente.
lCuando se usa un neumático de
repuesto de emergencia. El sistema
podría no funcionar normalmente.
Indicador LDWS (Verde)
Cuando se enciende
lEl indicador LDWS se enciende desde
la condición de espera cuando se
cumplen las siguientes condiciones.
lLa velocidad del vehículo es 65
km/h o más rápida.
lSe detectan líneas blancas
(amarillas).
lEsta indicador se apaga cuando se
presiona el interruptor LDWS.
Cuando destella
El indicador destella cuando el sistema
determina que el vehículo se está
desviando de su carril.
qAdvertencia de la 4WD
Esta luz de advertencia permanece
encendido durante algunos segundos
cuando el encendido se gira a ON.
La advertencia se encenderá o destellará
en las siguientes condiciones:
lSe enciende cuando existe una
problema con el sistema de 4WD.
lSe enciende si hay demasiada
diferencia en el radio de los neumáticos
entre las ruedas delanteras y traseras.
lDestella cuando la temperatura del
aceite del diferencial está
anormalmente alta.
4-48
Cuando conduce
Grupo de instrumentos y pantalla
CX-5_8CF1-SP-11K_Edition1 Page178
Thursday, November 24 2011 1:22 PM
Form No.8CF1-SP-11K

Black plate (179,1)

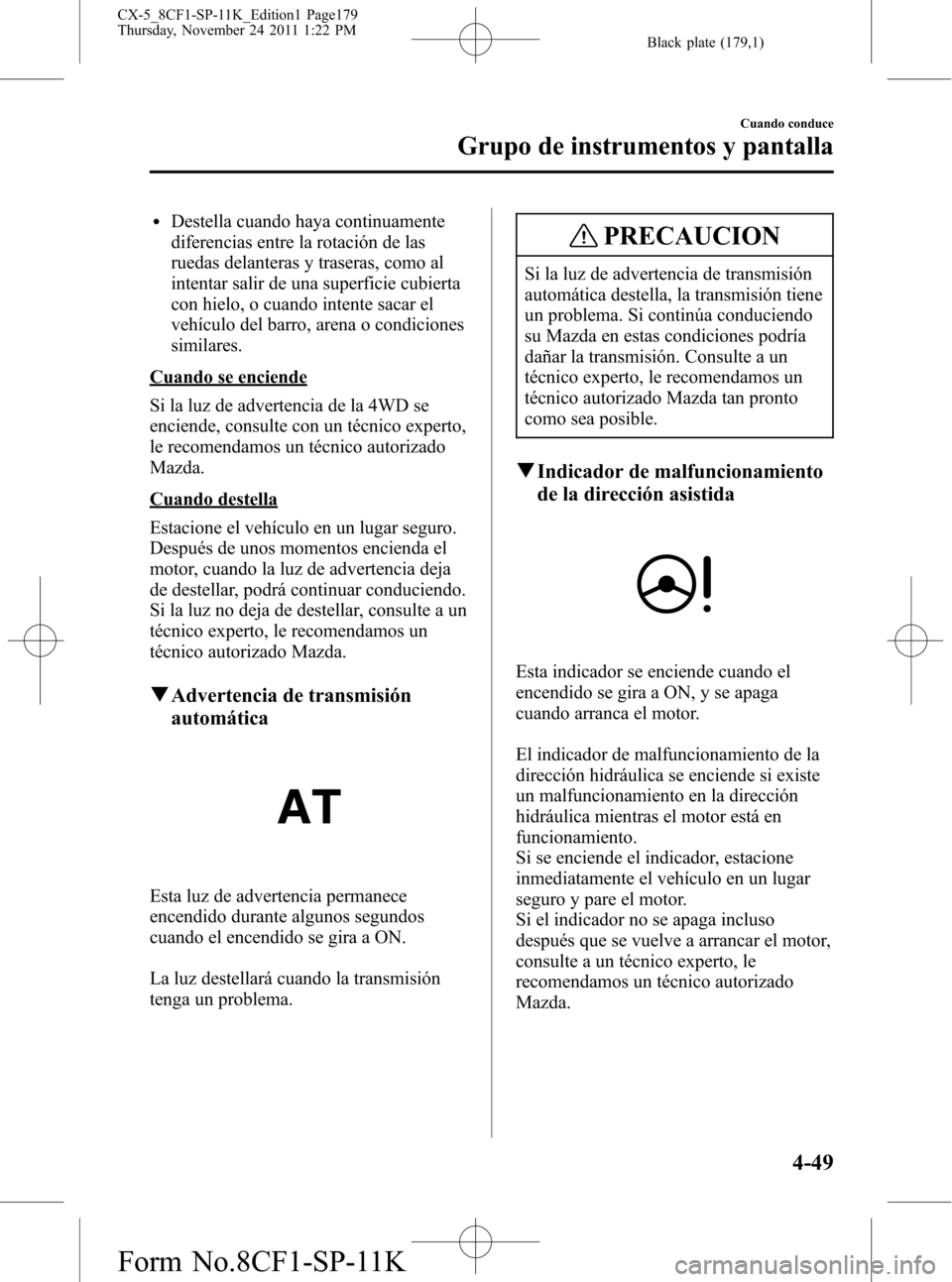

lDestella cuando haya continuamente
diferencias entre la rotación de las
ruedas delanteras y traseras, como al
intentar salir de una superficie cubierta
con hielo, o cuando intente sacar el
vehículo del barro, arena o condiciones
similares.
Cuando se enciende
Si la luz de advertencia de la 4WD se
enciende, consulte con un técnico experto,
le recomendamos un técnico autorizado
Mazda.
Cuando destella
Estacione el vehículo en un lugar seguro.
Después de unos momentos encienda el
motor, cuando la luz de advertencia deja
de destellar, podrá continuar conduciendo.
Si la luz no deja de destellar, consulte a un
técnico experto, le recomendamos un
técnico autorizado Mazda.
qAdvertencia de transmisión
automática
Esta luz de advertencia permanece
encendido durante algunos segundos
cuando el encendido se gira a ON.
La luz destellará cuando la transmisión
tenga un problema.
PRECAUCION
Si la luz de advertencia de transmisión
automática destella, la transmisión tiene
un problema. Si continúa conduciendo
su Mazda en estas condiciones podría
dañar la transmisión. Consulte a un
técnico experto, le recomendamos un
técnico autorizado Mazda tan pronto
como sea posible.
qIndicador de malfuncionamiento
de la dirección asistida
Esta indicador se enciende cuando el
encendido se gira a ON, y se apaga
cuando arranca el motor.
El indicador de malfuncionamiento de la
dirección hidráulica se enciende si existe
un malfuncionamiento en la dirección
hidráulica mientras el motor está en
funcionamiento.
Si se enciende el indicador, estacione
inmediatamente el vehículo en un lugar
seguro y pare el motor.
Si el indicador no se apaga incluso
después que se vuelve a arrancar el motor,
consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
Cuando conduce
Grupo de instrumentos y pantalla
4-49
CX-5_8CF1-SP-11K_Edition1 Page179
Thursday, November 24 2011 1:22 PM
Form No.8CF1-SP-11K

Black plate (180,1)

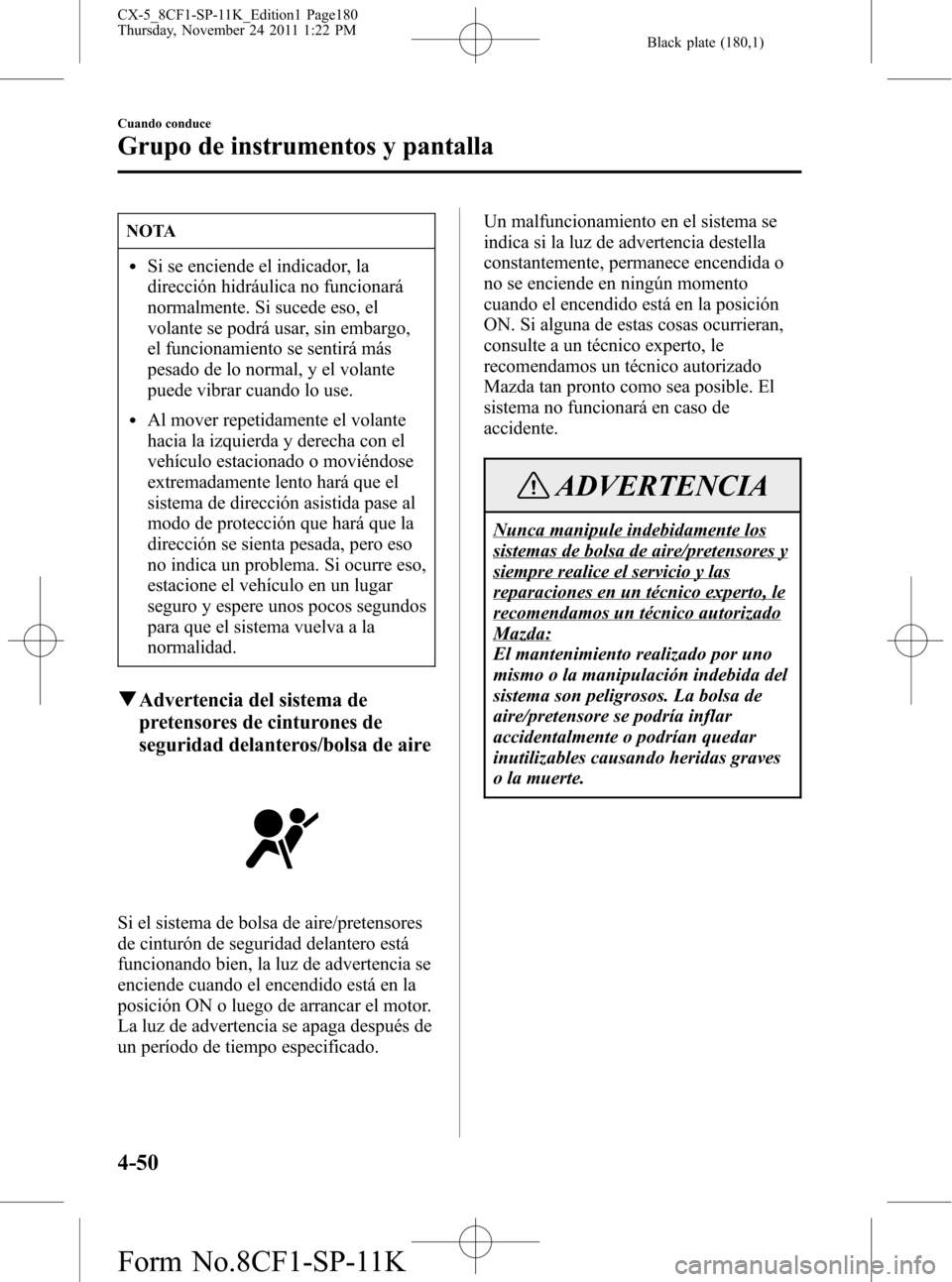

NOTA
lSi se enciende el indicador, la
dirección hidráulica no funcionará
normalmente. Si sucede eso, el
volante se podrá usar, sin embargo,
el funcionamiento se sentirá más
pesado de lo normal, y el volante
puede vibrar cuando lo use.
lAl mover repetidamente el volante
hacia la izquierda y derecha con el
vehículo estacionado o moviéndose
extremadamente lento hará que el
sistema de dirección asistida pase al
modo de protección que hará que la
dirección se sienta pesada, pero eso
no indica un problema. Si ocurre eso,
estacione el vehículo en un lugar
seguro y espere unos pocos segundos
para que el sistema vuelva a la
normalidad.
qAdvertencia del sistema de
pretensores de cinturones de
seguridad delanteros/bolsa de aire
Si el sistema de bolsa de aire/pretensores
de cinturón de seguridad delantero está
funcionando bien, la luz de advertencia se
enciende cuando el encendido está en la
posición ON o luego de arrancar el motor.
La luz de advertencia se apaga después de
un período de tiempo especificado.Un malfuncionamiento en el sistema se
indica si la luz de advertencia destella
constantemente, permanece encendida o
no se enciende en ningún momento
cuando el encendido está en la posición
ON. Si alguna de estas cosas ocurrieran,
consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda tan pronto como sea posible. El
sistema no funcionará en caso de
accidente.
ADVERTENCIA
Nunca manipule indebidamente los
sistemas de bolsa de aire/pretensores y
siempre realice el servicio y las
reparaciones en un técnico experto, le
recomendamos un técnico autorizado
Mazda:
El mantenimiento realizado por uno
mismo o la manipulación indebida del
sistema son peligrosos. La bolsa de
aire/pretensore se podría inflar
accidentalmente o podrían quedar
inutilizables causando heridas graves
o la muerte.
4-50
Cuando conduce
Grupo de instrumentos y pantalla
CX-5_8CF1-SP-11K_Edition1 Page180
Thursday, November 24 2011 1:22 PM
Form No.8CF1-SP-11K
